Решение: Профиль рельефа по линии А–В

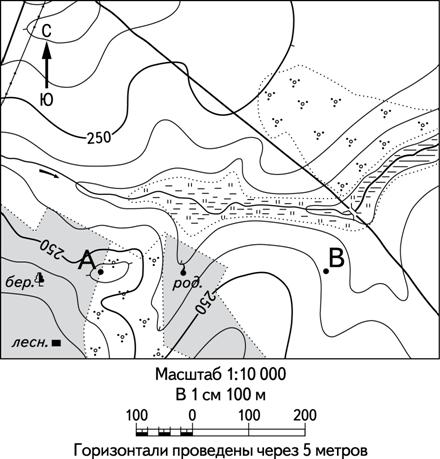

Документ к заданиюГеография: топографическая карта
Прочитайте текст и выполните задания.
С
Ю
250
А
Б
бер.
род.
лесн.
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 5 метров
В бланке ответов № 2 укажите номер задания и постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.
Используйте топографическую карту из общего материала: масштаб карты 1:10 000, горизонтали проведены через 5 метров.
Решение по шагам
5 шаговПо линии А–В на топографической карте определяют все точки пересечения линии с горизонталями и измеряют расстояния от точки А до каждой из них.
Расстояния переводят в горизонтальный масштаб профиля: 1 см на профиле соответствует 50 м на местности.
На вертикальной оси откладывают высоты горизонталей. Так как сечение рельефа горизонталями равно 5 м, соседние горизонтали на профиле располагают через 1 см.
По полученным координатам наносят точки пересечения линии А–В с горизонталями, а также точки А и В, после чего соединяют их плавной линией.
Положение родника переносят на профиль по расстоянию от точки А и отмечают знаком «Х».
Профиль рельефа по линии А–В с горизонтальным масштабом 1 см 50 м, вертикальным масштабом 1 см 5 м и отметкой родника знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использование масштаба карты 1:10 000 вместо заданного горизонтального масштаба профиля.
Неверный шаг по вертикальной оси: соседние горизонтали должны отличаться на 5 м.
Пропуск одной или нескольких горизонталей, пересекаемых линией А–В.
Неправильное положение родника на профиле.
Соединение точек ломаной линией вместо плавной линии профиля.
