Профиль рельефа по карте
Құжат тапсырмағаТопографическая карта урочища Андогская
Прочитайте текст и выполните тапсырмалар.

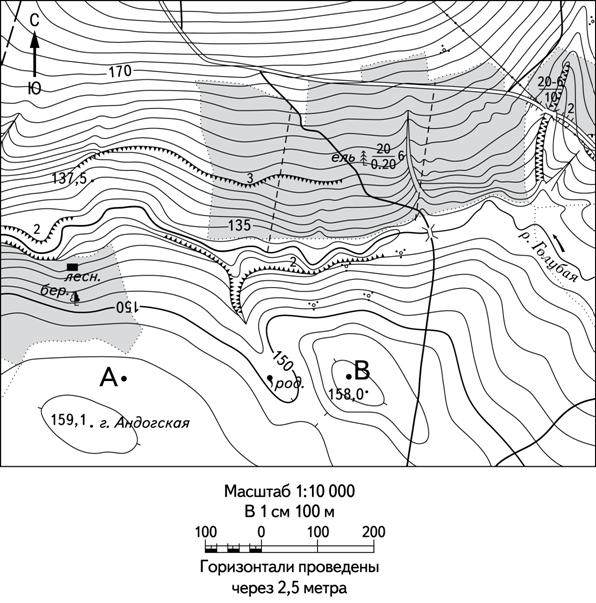

Топографическая карта. Масштаб 1:10 000. В 1 см 100 м. Горизонтали проведены через 2,5 метра.
Андогская
бер.
лесн.
р. Топшвая
А
Б
По топографической карте постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб: 1 см — 50 м, вертикальный масштаб: 1 см — 5 м. Укажите на профиле знаком «Х» положение родника.
Условие как в банке ФИПИ — открыть и сверить
| В бланке ответов № 2 укажите номер задания и постройте профиль рельефа местности по линии А – В. При построении основы профиля используйте горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника. | ||
| |
Это задание с развёрнутым решением: ответом считается шешімнің барысын жазу, жол емес. Шешімді қағазға жазып, салыстырыңыз с разбором — там каждый шаг с обоснованием.
Талдауды ашу1Мягкая — с чего смотретьдеңгей 1 из 3
Какие точки рельефа пересекает желі А–В на топографической карте?
2Жетекші — қандай сандарды есептеудеңгей 2 из 3
Перенесите на горизонтальную ось все точки пересечения линии А–В с горизонталями, а их высоты определите по подписям горизонталей и высоте сечения рельефа.
3Тікелей — іс жүзінде шешімдеңгей 3 из 3
Для каждой точки отложите высоту по вертикальному масштабу 1 см — 5 м, соедините полученные точки плавной линией и отметьте родник знаком «Х» в месте его расположения на линии А–В.
