Профиль рельефа по линии А–В
Документ к заданиюГеографическая топографическая карта
Прочитайте текст и выполните задания.
По материалу задания постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб: 1 см — 50 м, вертикальный масштаб: 1 см — 5 м. Укажите на профиле знаком «Х» положение реки.
Условие как в банке ФИПИ — открыть и сверить
| В бланке ответов № 2 укажите номер задания и постройте профиль рельефа местности по линии А – В. При построении основы профиля используйте горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение реки. | ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3

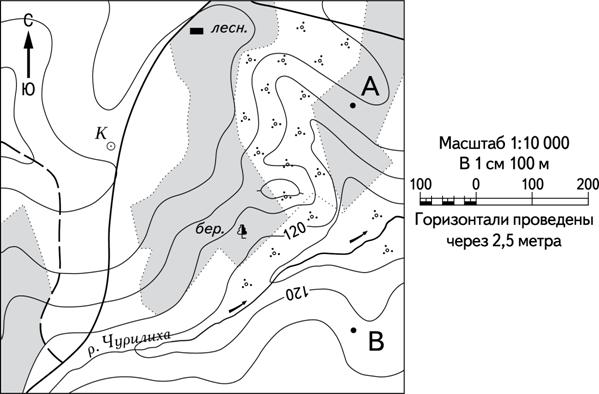

Какие точки пересекает линия А–В на топографической карте и какие отметки высот имеют пересекаемые горизонтали?
2Наводящая — какие числа считатьуровень 2 из 3
Перенесите на горизонтальную основу все точки пересечения линии А–В с горизонталями, используя масштаб 1 см — 50 м. Высоты отложите по вертикали в масштабе 1 см — 5 м.
3Прямая — фактически решениеуровень 3 из 3
Соедините нанесённые точки плавной линией, сохраняя последовательность подъёмов и понижений рельефа. В месте пересечения линии А–В с рекой поставьте знак «Х».
