Принцип работы автопоилки
Статья к заданиюАвтоматическая система поилок
Автоматическая система поилок для коров может работать на основе клапанов и поплавков (см. рисунок). Главный резервуар (1) собирает воду.
Её объём контролируется при помощи поплавка (2). Из бака выводятся трубки, по которым жидкость попадает в саму систему поения (3). Когда животные пьют жидкость, понижение её уровня в резервуаре меняет положение поплавка. В результате с помощью клапана (4) открывается доступ свежей порции воды из бака водопровода (5). Стоит уровню вернуться к нормальному значению, всплывающий поплавок отключает подкачку.
Чертёж перерисован вручную — открыть оригинал из банка

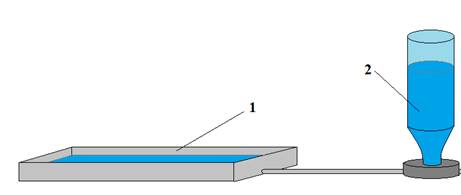

Используя общий материал и рисунок, объясните принцип работы автоматической системы поилок для птиц. Стеклянную бутылку (2) наполняют водой, переворачивают и ставят на основание, соединённое трубкой с основным резервуаром (1). По мере понижения уровня воды в основном резервуаре вода из бутылки выливается и заполняет его.
Условие как в банке ФИПИ — открыть и сверить
| 3. Автоматическая система поилок для птиц работает немного по другому принципу. Стеклянную бутылку (2) наполняют водой и, перевернув, ставят на основания, соединённые трубкой с основным резервуаром (1), из которого пьют птицы. По мере понижения уровня воды в основном резервуаре вода из бутылок выливается и заполняет основной резервуар.
Выберите верное утверждение. | ||||||||||||||
|
Выберите один вариант.
1Мягкая — с чего смотретьуровень 1 из 3
Какая сила действует на поверхность воды в основном резервуаре и препятствует свободному вытеканию воды из бутылки?
2Наводящая — какие числа считатьуровень 2 из 3
В перевёрнутой бутылке вода удерживается разностью давлений: атмосферное давление снаружи поддерживает воду у отверстия.
3Прямая — фактически решениеуровень 3 из 3
Правильное утверждение — «Атмосферное давление не даёт вылиться воде из перевёрнутой бутылки».
