Анализ графика скорости

ОГЭ · Физика · Задание 23 · Кинематика движения

ПовышеннаяФИПИ44CE29Несколько вариантов≈ 3 минутыОтвет сверен с ключом

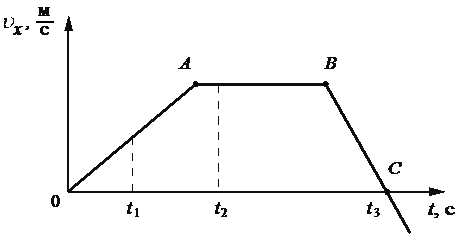

На рисунке представлен график зависимости проекции скорости $v_x$ от времени $t$ для тела, движущегося вдоль оси $Ox$. Используя данные графика, выберите два верных утверждения.

Условие как в банке ФИПИ — открыть и сверить

Выберите один или несколько правильных ответов.

На рисунке представлен график зависимости проекции скорости $υ_{x}$ от времени t для тела, движущегося вдоль оси Ох.

Используя данные графика, выберите из предложенного перечня два верных утверждения. Укажите их номера.

	1)	Участок ОА соответствует равномерному движению тела.
	2)	Участок ВС соответствует движению тела с максимальным по модулю ускорением.
	3)	В момент времени t₁ тело двигалось в направлении, противоположном направлению оси Ох.
	4)	В момент времени t₃ ускорение тела равнялось нулю.
	5)	Участок АВ соответствует равномерному движению тела.

Ваш ответ

Выберите все подходящие варианты — в банке их обычно два или три.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Что показывает наклон графика $v_x(t)$ и что означает горизонтальный участок?

2Наводящая — какие числа считатьуровень 2 из 3

Ускорение определяется угловым коэффициентом графика: $a_x = \dfrac{\Delta v_x}{\Delta t}$. При постоянной скорости ускорение равно нулю.

3Прямая — фактически решениеуровень 3 из 3

На участке $BC$ модуль наклона графика наибольший, поэтому модуль ускорения максимален. На участке $AB$ скорость постоянна, следовательно, движение равномерное.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
