Решение: Профиль рельефа по карте

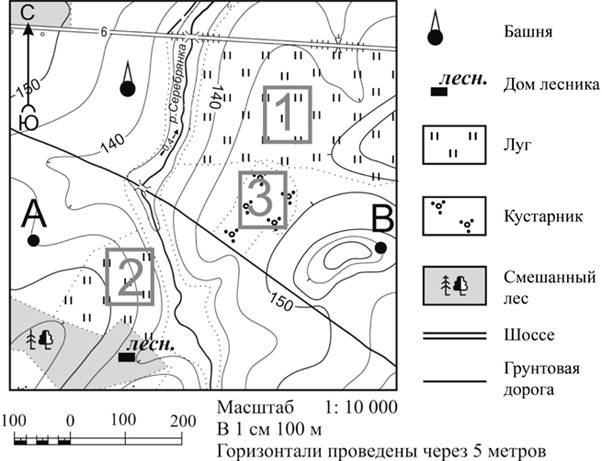

Документ к заданиюТопографическая карта с условными знаками
Прочитайте текст и выполните задания.
С
А
В
140
140
1410
150
6
I
II
III
Башня
лесн.
Дом лесника
Луг
Кустарник
Смешанный лес
Шоссе
Грунтовая дорога
Масштаб 1 : 10 000
В 1 см 100 м
Горизонтали проведены через 5 метров
100 0 100 200
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно?
Решение по шагам
3 шагаПо карте определяем последовательность изменения высот при движении от точки А к точке В: сначала наблюдается небольшое повышение, затем понижение рельефа примерно до 140 м.
После понижения местность постепенно повышается, а перед точкой В высота резко возрастает примерно до 165 м.
В точке В высота немного меньше максимальной и составляет около 160 м. Этой последовательности соответствует профиль 3.
Где здесь ошибаются
Ориентируются только на высоты точек А и В, не учитывая промежуточные понижения и повышения.
Путают направление движения по линии А–В.
Выбирают профиль с правильными конечными отметками, но неверной формой рельефа между ними.
