Решение: Профиль рельефа по линии А–В

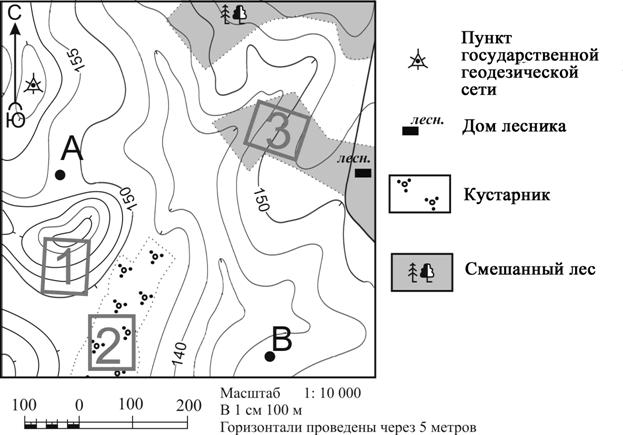

Документ к заданиюТопографическая карта с условными знаками
Прочитайте текст и выполните задания.
С
А
В
лесн.
Пункт государственной геодезической сети
лесн. Дом лесника
Кустарник
Смешанный лес
Масштаб 1 : 10 000
В 1 см 100 м
Горизонтали проведены через 5 метров
100 0 100 200
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно?
Решение по шагам
3 шагаПо карте прослеживаем изменение высоты местности вдоль линии А–В: от точки А линия сначала поднимается к возвышенности.
После возвышенности местность постепенно понижается, затем перед точкой В наблюдается небольшое повышение.
Из предложенных вариантов такую последовательность форм рельефа показывает профиль 2.
Где здесь ошибаются
Сравнивают только высоты точек А и В, не учитывая промежуточные подъёмы и понижения.
Путают направление движения по линии А–В.
