Решение: Профиль рельефа по карте

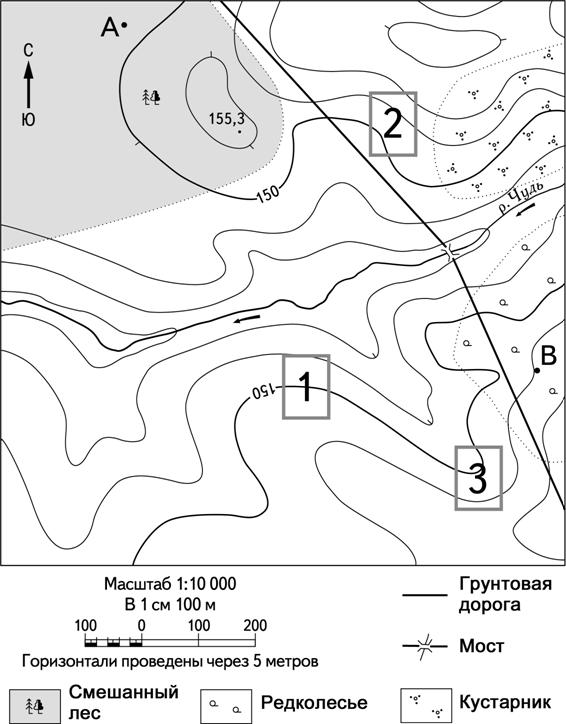

Документ к заданиюТопографическая карта с заданиями
Прочитайте текст и выполните задания.
A
B
1
2
3
С
Ю
155,3
150
Цибь
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 5 метров
Грунтовая дорога
Мост
Смешанный лес
Редколесье
Кустарник
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно? Общий материал с картой приведён отдельным блоком.
Решение по шагам
3 шагаПо карте прослеживаем линию А–В и определяем изменение высоты местности по пересекаемым горизонталям.
От точки А рельеф сначала повышается, затем понижается до наиболее низкой отметки.
После понижения рельеф снова повышается к точке В. Такой порядок изменений высоты показан только на профиле 1.
Где здесь ошибаются
Ориентируются только на высоты точек А и В, не учитывая промежуточные подъёмы и понижения.
Путают направление движения по линии А–В.
Не учитывают высоту сечения горизонталей 5 м.
