Решение: Профиль рельефа по карте

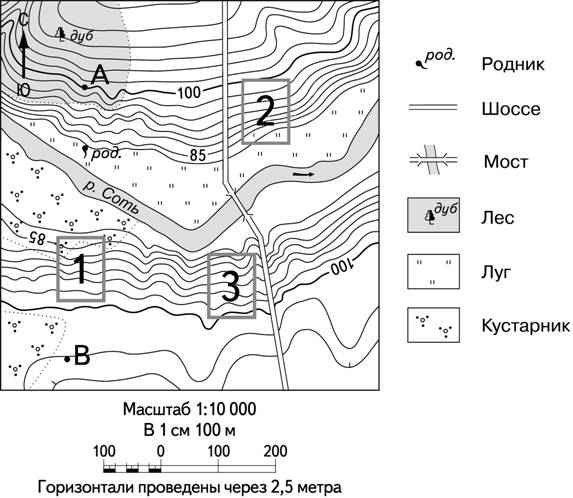

Документ к заданиюТопографическая карта
Прочитайте текст и выполните задания.
А — родник
В — родник
Р. Соть
Родник
Шоссе
Мост
Лес
Луг
Кустарник
Масштаб 1:10 000
В 1 см 100 м
Горизонтали проведены через 2,5 метра
1
2
3
85
100
Используя карту из общего материала, определите, какой профиль рельефа местности по линии А—В построен верно.
Решение по шагам
3 шагаПо карте определяем высоту начальной точки А и прослеживаем изменение рельефа вдоль линии А—В.
От точки А поверхность заметно понижается, затем некоторое время остаётся почти ровной, после чего рельеф повышается к точке В.
Из предложенных вариантов такую последовательность изменений высоты показывает профиль 2.
Где здесь ошибаются
Оценивают только высоты точек А и В, не учитывая рельеф между ними.
Путают направление движения по линии А—В.
Не учитывают последовательность пересечения горизонталей.
