Решение: Профиль рельефа по карте

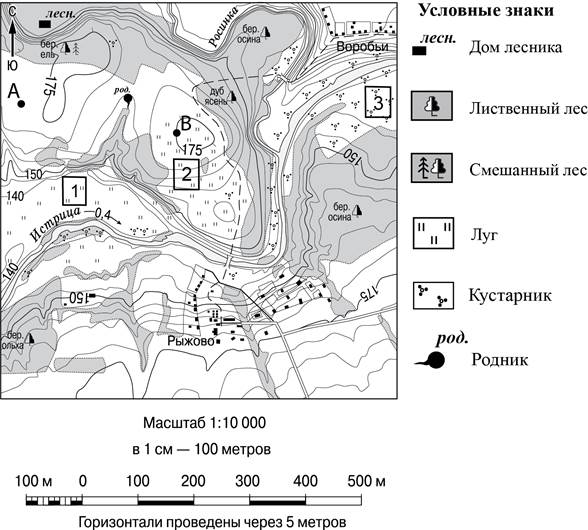

Документ к заданиюТопографическая карта местности с условными знаками
Прочитайте текст и выполните задания.
Масштаб 1:10 000
в 1 см — 100 метров
Условные знаки
лес. Дом лесника
Лиственный лес
Смешанный лес
Луг
Кустарник
род. Родник
Горизонтали проведены через 5 метров
На рисунках представлены варианты профиля рельефа местности, построенные на основе карты по линии А–В разными учащимися. Какой из профилей построен верно?
Используйте общий материал с планом местности и выберите номер правильного профиля.
Решение по шагам
3 шагаПри построении профиля нужно проследить изменение абсолютной высоты по линии А–В: подъёмы соответствуют увеличению высот, а понижения — уменьшению.
Сопоставление линии А–В с горизонталями показывает, что от точки А местность сначала повышается, затем постепенно понижается до наиболее низкого участка и после этого повышается к точке В.
Этой последовательности изменения высот соответствует профиль под номером 2.
Где здесь ошибаются
Выбирают профиль только по высоте точек А и В, не учитывая промежуточные подъёмы и понижения.
Путают направление движения по линии А–В.
Не учитывают последовательность пересечения горизонталей.
