Решение: Измерение силы тока амперметром
ЕГЭ · Физика · Задание 19 · Электрический ток и цепи
ПовышеннаяФИПИBC985BКороткий ответ≈ 2 минутыРазбор в 3 шага
Условие

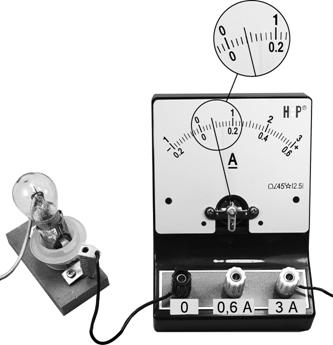

Определите силу тока в лампочке, если погрешность прямого измерения силы тока равна цене деления амперметра.
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
3 шага1
Амперметр подключён к общей клемме и клемме 3 А, поэтому показание считываем по шкале 0–3 А.
2
По шкале стрелка показывает силу тока $I=0{,}6\ \text{А}$.
$$I=0{,}6\ \text{А}$$Между соседними подписанными значениями шкалы десять делений, поэтому цена деления равна $0{,}1\ \text{А}$. По условию это и есть погрешность измерения.
$$\Delta I=0{,}1\ \text{А}$$Ответ
$I=(0{,}6\pm0{,}1)\ \text{А}$
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Считывают показание по шкале 0–0,6 А вместо шкалы 0–3 А.
Указывают погрешность $0{,}01\ \text{А}$, не учитывая цену деления выбранной шкалы.
