Ответ: Ток в цепи со светодиодом
Сила тока через светодиод равна $0{,}05\ \text{А}$.
У этого задания официального ключа нет, поэтому ответ получен в разборе и с ключом не сверен. Перед тем как заучивать результат, пройдите выкладки — там видно, откуда взялось каждое число.

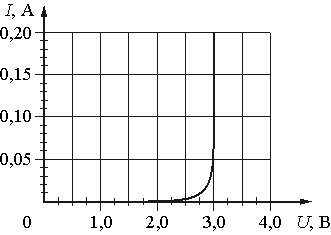

На рис. 1 изображена зависимость силы тока через светодиод $D$ от приложенного к нему напряжения, а на рис. 2 — схема его включения. Напряжение на светодиоде практически не зависит от силы тока через него в интервале значений $0{,}05\ \text{А} < I < 0{,}2\ \text{А}$. Этот светодиод соединён последовательно с резистором $R$ и подключён к источнику с ЭДС $\mathcal{E}_1 = 6\ \text{В}$. При этом сила тока в цепи равна $0{,}1\ \text{А}$. Какова сила тока, текущего через светодиод, при замене источника на другой с ЭДС $\mathcal{E}_2 = 4{,}5\ \text{В}$? Внутренним сопротивлением источников пренебречь.
Где здесь ошибаются
Не учитывают падение напряжения на светодиоде и используют формулу $I = \mathcal{E}/R$.
Определяют сопротивление светодиода как постоянное.
Неверно считывают по графику напряжение $U_D \approx 3\ \text{В}$.
