Решение: Профиль рельефа по карте
Документ к заданиюТопографическая карта с заданиями по географии
Прочитайте текст и выполните задания.

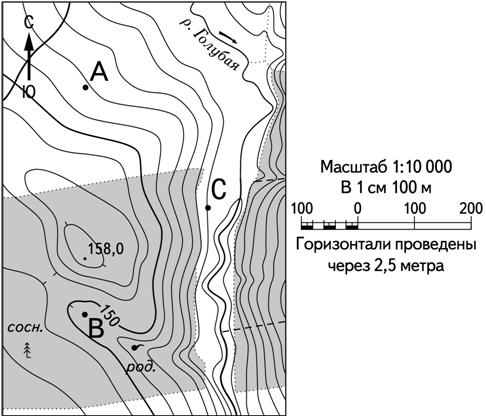

Топографическая карта. На карте отмечены точки А, В и С, река Голубая, родник, сосновый лес и отметки высот 158,0 и 150.
С
Ю
Р. Голубая
сосн.
род.
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение точки с высотой 158,0.
Решение по шагам
5 шаговНа топографической карте проводят или используют заданную линию А–В и отмечают все места, где она пересекает горизонтали, а также положение точки с высотой 158,0.
Определяют высоту каждой пересечённой горизонтали. Горизонтали проведены через 2,5 м, поэтому соседние горизонтали отличаются по высоте на 2,5 м.
Переносят расстояния от точки А вдоль линии А–В на основу профиля. Используют горизонтальный масштаб: 1 см соответствует 50 м.
Для каждой перенесённой точки откладывают высоту по вертикальной шкале. Используют вертикальный масштаб: 1 см соответствует 5 м.
Полученные точки соединяют плавной линией, соблюдая последовательность подъёмов и понижений рельефа. Положение точки с высотой 158,0 отмечают знаком «Х» на соответствующей высоте и расстоянии от точки А.
Корректный профиль должен передавать все пересечения линии А–В с горизонталями, соответствовать масштабам 1 см — 50 м по горизонтали и 1 см — 5 м по вертикали и содержать знак «Х» в положении точки с высотой 158,0.
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Используют масштаб топографической карты 1:10 000 вместо заданного масштаба профиля.
Принимают сечение рельефа за 5 м вместо 2,5 м.
Не переносят на профиль все пересечения линии А–В с горизонталями.
Отмечают точку 158,0 только по высоте, но не учитывают её положение вдоль линии А–В.
Соединяют точки ломаной линией или меняют порядок точек.
