Ответ: Профиль рельефа по линии А–В
Профиль строят по точкам пересечения линии А–В с горизонталями; знак «Х» ставят на высоте 117,5 м, ровно посередине между уровнями 115 м и 120 м.
У этого задания официального ключа нет, поэтому ответ получен в разборе и с ключом не сверен. Перед тем как заучивать результат, пройдите выкладки — там видно, откуда взялось каждое число.

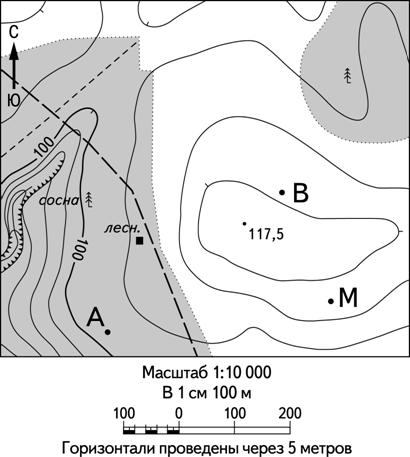

Документ к заданиюТопографическая карта с условными обозначениями
Прочитайте текст и выполните задания.
С
Ю
З
В
сосна
лесн.
100
100
117,5
А
В
М
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 5 метров
Постройте профиль рельефа местности по линии А–В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 10 м. Укажите на профиле знаком «Х» положение точки с высотой 117,5 м.
Где здесь ошибаются
Используют масштаб карты 1:10 000 вместо заданного горизонтального масштаба профиля 1 см — 50 м.
Откладывают высоты с горизонтальным масштабом вместо вертикального масштаба 1 см — 10 м.
Размещают точку 117,5 м на горизонтали, хотя она находится между горизонталями 115 м и 120 м.
Соединяют точки профиля отрезками без учёта формы рельефа.
