Ответ: Профиль рельефа по линии А–В
Профиль должен быть построен по точкам пересечения линии А–В с горизонталями; положение реки Соти отмечается на профиле знаком «Х».
У этого задания официального ключа нет, поэтому ответ получен в разборе и с ключом не сверен. Перед тем как заучивать результат, пройдите выкладки — там видно, откуда взялось каждое число.

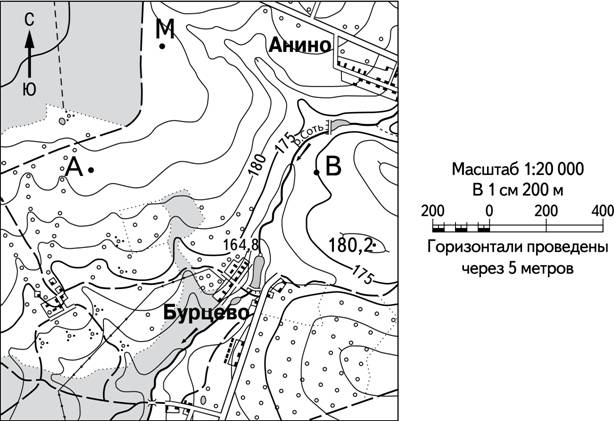

Документ к заданиюТопографическая карта окрестностей деревень Бурцево и Анино
Прочитайте текст и выполните задания.
С
Ю
М
А
АНИНО
В
Бурцево
164,8
180
175,5 Соть
180,2
173
Масштаб 1:20 000
В 1 см 200 м
200 0 200 400
Горизонтали проведены через 5 метров

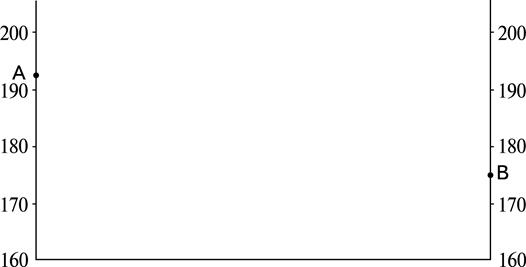

Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб: в 1 см 100 м и вертикальный масштаб: в 1 см 10 м. Укажите на профиле знаком «Х» положение реки Соти.
Где здесь ошибаются
Используют масштаб карты вместо заданного горизонтального масштаба профиля.
Откладывают высоты без учёта вертикального масштаба 1 см — 10 м.
Соединяют точки отрезками вместо плавной линии профиля.
Не отмечают положение реки Соти знаком «Х».
