Шешімі: Профиль рельефа по карте

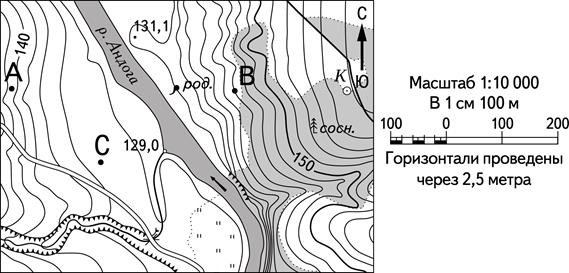

Құжат тапсырмағаТопографическая карта местности
Прочитайте текст и выполните тапсырмалар.
Топографическая карта с обозначениями: р. Анзюга, род., содн., А, В, С, К, Ю; отметки высот 131,1 и 129,0; горизонтали с отметками 40 и 150.
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
Прочитайте общий материал к заданиям и по топографической карте постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб 1 см — 50 м и вертикальный масштаб 1 см — 5 м. Укажите на профиле знаком «Х» положение родника.
Шешім по шагам
4 қадамПо линии А–В на топографической карте определяют расстояния до всех пересекаемых горизонталей и переносят их на горизонтальную основу профиля. Горизонтальный масштаб профиля: 1 см соответствует 50 м.
$$1\ \text{см} \leftrightarrow 50\ \text{м}$$Высоты точек профиля определяют по отметкам горизонталей. Сечение рельефа составляет 2,5 м, поэтому соседние горизонтали отличаются на 2,5 м. Высоты откладывают по вертикальному масштабу 1 см — 5 м.
$$1\ \text{см} \leftrightarrow 5\ \text{м}$$Точки пересечения линии А–В с горизонталями соединяют плавной линией, показывая форму рельефа между точками А и В.
На построенном профиле находят положение родника по его расстоянию от точки А вдоль линии А–В и обозначают его знаком «Х».
Профиль строится по всем пересечениям линии А–В с горизонталями; положение родника на профиле отмечается знаком «Х» в соответствующей точке линии А–В.
Бұл жауап талдау нәтижесінде алынды, бірақ банктің ресми кілтімен тексерілген жоқ — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Используют масштаб карты 1:10 000 вместо заданного горизонтального масштаба профиля 1 см — 50 м.
Откладывают высоты по вертикальному масштабу 1 см — 2,5 м вместо 1 см — 5 м.
Соединяют точки ломаной линией, а не плавной линией профиля.
Не переносят на профиль положение родника.
Путают расстояние до родника с его абсолютной высотой.
